Busway dẫn điện bằng đồng

Busway dẫn điện bằng đồng là giải pháp truyền tải điện hiệu quả cao được thiết kế đặc biệt cho các hệ thống phân phối điện hiện đại. Sử dụng dây dẫn đồng điện phân có độ tinh khiết cao và cấu trúc "bánh sandwich" gồm các dây dẫn pha xếp chồng lên nhau, nó tích hợp liền mạch các dây dẫn, vật liệu cách điện và vỏ kim loại. Thiết kế này mang lại vô số ưu điểm, bao gồm khả năng mang dòng cao, tổn thất điện năng thấp và tính linh hoạt khi lắp đặt. Sản phẩm này được áp dụng rộng rãi trong các tình huống phân phối điện có dòng điện cao - chẳng hạn như các nhà máy công nghiệp, tòa nhà cao tầng, trung tâm dữ liệu và hệ thống vận chuyển đường sắt - cung cấp khả năng đảm bảo truyền tải điện ổn định và đáng tin cậy cho nhiều ứng dụng điện khác nhau.

Thông số kỹ thuật

Ưu điểm kỹ thuật cốt lõi

(I) Dây dẫn bằng đồng có độ tinh khiết cao: Thất thoát thấp hơn, hiệu quả năng lượng cao hơn

Hệ thống sử dụng đồng điện phân loại T2 có độ tinh khiết ≥99,95% làm vật liệu dẫn điện. Ở 20°C, điện trở suất là ≤0,01724 Ω·mm²/m và độ dẫn điện vượt quá 98%. So với vật liệu đồng tiêu chuẩn, điều này giúp giảm tổn thất đường dây khoảng 5% đến 8%. Bề mặt dây dẫn có thể được mạ thiếc hoặc mạ bạc theo yêu cầu; điều này giúp tăng cường đáng kể khả năng chống oxy hóa và ăn mòn, giảm điện trở tiếp xúc, đảm bảo độ ổn định lâu dài của các điểm kết nối và kéo dài tuổi thọ sử dụng của sản phẩm một cách hiệu quả.

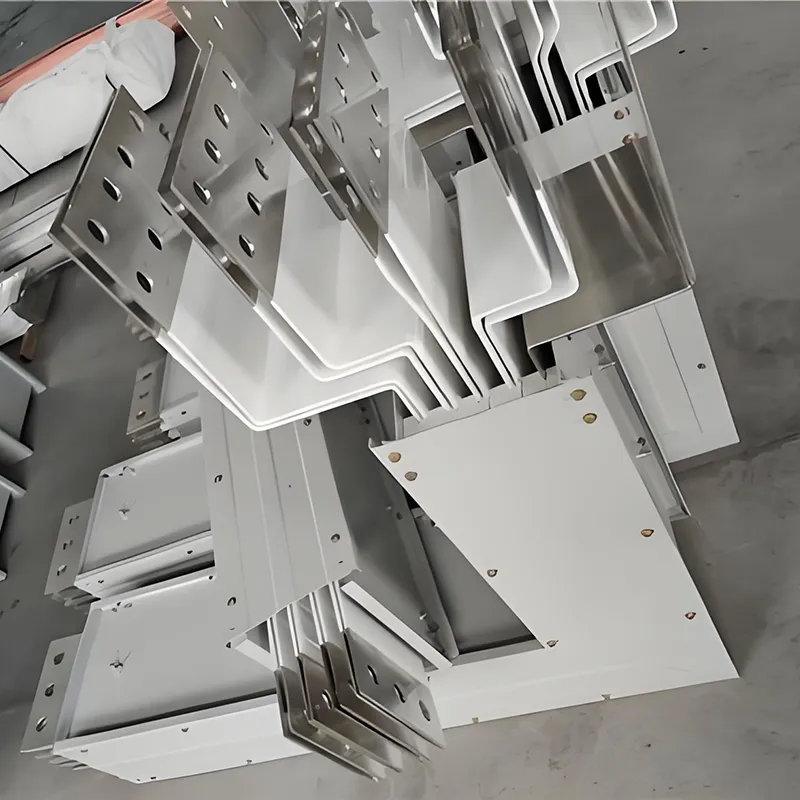

(II) Cấu trúc nhỏ gọn "Sandwich": Đột phá kép trong việc tận dụng không gian và tiết kiệm năng lượng

Các dây dẫn ba pha được liên kết trực tiếp bằng vật liệu cách điện lớp mỏng và xếp chồng lên nhau chặt chẽ mà không có bất kỳ khe hở không khí nào, do đó nén khe hở điện xuống chỉ còn 6–10 mm. Thiết kế này giúp tăng mật độ truyền tải điện trên một đơn vị không gian lên hơn 40% và mang lại cấu hình vật lý nhỏ gọn hơn. Do đó, nó giúp tiết kiệm đáng kể không gian lắp đặt, khiến nó đặc biệt phù hợp với các môi trường có không gian hạn chế như cột điện và khu vực có mật độ thiết bị dày đặc. Hơn nữa, cấu trúc được bố trí chặt chẽ này giúp giảm điện kháng của hệ thống xuống chỉ còn 40%–60% so với hệ thống đường trục thanh cái cách nhiệt bằng không khí truyền thống, giảm thiểu đáng kể hiện tượng sụt áp trong điều kiện vận hành dòng điện cao và nâng cao hiệu suất truyền tải điện tổng thể.

(III) Thiết kế tản nhiệt hiệu quả cao: Nhiệt độ tăng thấp hơn, độ ổn định cao hơn

Nhiệt do dây dẫn tạo ra nhanh chóng được dẫn qua lớp cách nhiệt đến vỏ kim loại. Khi kết hợp với vỏ hợp kim nhôm có các cánh tản nhiệt tích hợp, diện tích bề mặt của vỏ tăng hơn 30%, giúp cải thiện đáng kể hiệu quả tản nhiệt. Một số mẫu có công suất dòng cao nhất định có các rãnh tản nhiệt dọc trên bề mặt bên trong của vỏ; thiết kế này tăng cường hơn nữa độ dẫn nhiệt, đảm bảo độ tăng nhiệt độ của các đầu nối duy trì ở mức ≤60K và nhiệt độ của vỏ kim loại duy trì ở mức ≤30K, từ đó duy trì nhiệt độ hoạt động ổn định trong phạm vi an toàn trong quá trình hoạt động lâu dài.

(IV) Bảo vệ toàn diện cho mọi tình huống - An toàn và đáng tin cậy

Bảo vệ cơ bản: Vỏ được làm từ hợp kim nhôm-magie hoặc thép tấm cán nguội. Được xử lý thông qua anodizing, điện di hoặc sơn tĩnh điện, nó có khả năng chống ăn mòn và độ bền cơ học tuyệt vời. Với xếp hạng bảo vệ chống xâm nhập (IP) từ IP54 trở lên, nó có khả năng chống bụi và nước bắn tung tóe một cách hiệu quả, khiến nó phù hợp với các môi trường tiêu chuẩn như sàn nhà máy nói chung và phòng phân phối điện.

Bảo vệ cho các môi trường đặc biệt: Có sẵn các mẫu chống nước (đóng gói) tùy chỉnh. Các thiết bị này có tính năng đóng gói tích hợp, kín hoàn toàn bằng cách sử dụng nhựa polyester không bão hòa kết hợp với chất độn vô cơ, đạt được xếp hạng IP là IP67–IP68. Chúng có khả năng hoạt động ổn định ở môi trường ngoài trời, môi trường dưới nước và bầu không khí chứa khí ăn mòn, có tuổi thọ cách nhiệt lên tới hơn 50 năm.

Bảo vệ chống cháy: Các mẫu chống cháy sử dụng lớp cách nhiệt tổng hợp bao gồm băng mica và cao su silicon tạo bọt. Vỏ được phủ một lớp sơn chống cháy có khả năng trương nở (chống cháy); ngay cả khi tiếp xúc với nhiệt độ khắc nghiệt lên tới 960°C, thiết bị vẫn có thể duy trì nguồn điện từ 1 đến 3 giờ, đảm bảo nguồn điện liên tục cho các mạch an toàn cháy nổ. Các sản phẩm này tuân thủ các tiêu chuẩn quốc gia như GB/T 9978.1-2008.

(V) Cài đặt theo mô-đun - Mở rộng linh hoạt và thuận tiện

Với thiết kế mô-đun được tiêu chuẩn hóa, hệ thống cho phép kết nối nhanh chóng tại chỗ bằng một bu-lông duy nhất. Mỗi kết nối được trang bị cơ chế điều khiển mô-men xoắn để đảm bảo điện trở tiếp xúc ở mức tối thiểu. Các đầu nối hỗ trợ điều chỉnh dung sai căn chỉnh ±4mm, bù đắp hiệu quả cho các lỗi lắp đặt. Các bộ cắm có thể được bố trí tại bất kỳ điểm nào dọc theo đường xe buýt và hỗ trợ cắm nóng (cắm/tháo trực tiếp) - với kết nối đất được gắn vào trước và ngắt kết nối cuối cùng - được xếp hạng trong tối thiểu 200 chu kỳ cắm vào. Tính linh hoạt này cho phép hệ thống dễ dàng thích ứng với việc cấu hình lại dây chuyền sản xuất và yêu cầu mở rộng thiết bị, từ đó giảm thời gian thực hiện xây dựng và chi phí bảo trì.

Hướng dẫn lựa chọn sản phẩm

Kịch bản ứng dụng

(I) Lĩnh vực sản xuất công nghiệp

Thích hợp cho các xưởng sản xuất hạng nặng liên quan đến sản xuất ô tô, gia công cơ khí, lắp ráp điện tử và các lĩnh vực tương tự, cung cấp nguồn điện ổn định cho máy móc quy mô lớn và dây chuyền sản xuất tự động. Đặc tính trở kháng thấp của nó giúp giảm thiểu hiệu quả hiện tượng sụt áp do biến động dòng điện, trong khi thiết kế mô-đun của nó tạo điều kiện cho việc điều chỉnh dây chuyền sản xuất và mở rộng thiết bị thường xuyên, từ đó đáp ứng nhu cầu linh hoạt của sản xuất công nghiệp.

(II) Tòa nhà cao tầng và khu phức hợp thương mại

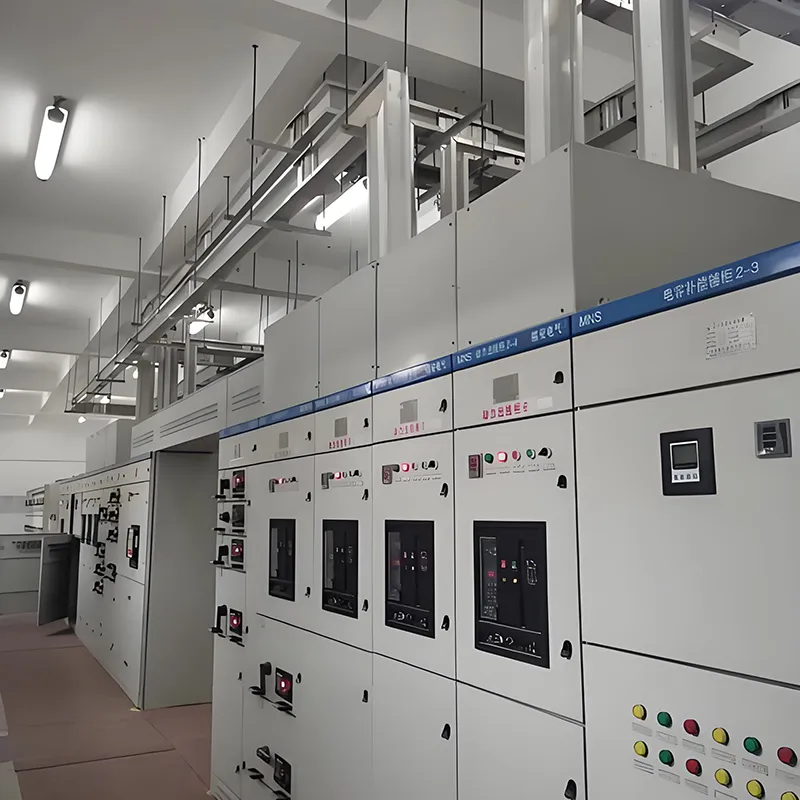

Được lắp đặt theo chiều dọc trong các cột điện, các hệ thống này đóng vai trò là đường dây phân phối điện chính cho mỗi tầng - một giải pháp được hơn 90% tòa nhà cao tầng áp dụng. Trong các khu phức hợp thương mại, chúng cho phép phân phối điện ở khoảng cách xa, dòng điện cao, đáp ứng các yêu cầu tải điện đa dạng ở nhiều địa điểm khác nhau như trung tâm mua sắm, khách sạn và tòa nhà văn phòng; hơn nữa, chúng còn cung cấp các điểm đấu nối thuận tiện để phân phối điện, đơn giản hóa việc bảo trì và sửa đổi hệ thống trong tương lai.

(III) Trung tâm dữ liệu và cơ sở chăm sóc sức khỏe

Các hệ thống này cung cấp khả năng đảm bảo nguồn điện liên tục và đáng tin cậy cho các tải quan trọng - chẳng hạn như máy chủ của trung tâm dữ liệu và thiết bị y tế - đòi hỏi độ tin cậy đặc biệt. Một số mẫu sản phẩm thông minh nhất định có tính năng tích hợp mô-đun cảm biến nhiệt độ và giám sát dòng điện; hỗ trợ RS485 hoặc các giao thức truyền không dây, chúng cho phép vận hành và bảo trì từ xa cũng như khả năng cảnh báo trước sự cố, nhờ đó đảm bảo tính liên tục của nguồn điện không bị gián đoạn.

(IV) Môi trường đặc biệt

Các sản phẩm nhựa đúc không thấm nước lý tưởng cho môi trường ẩm ướt và ăn mòn - chẳng hạn như đường hầm tiện ích dưới lòng đất, nhà máy xử lý nước và các công trình ven biển. Ngược lại, các sản phẩm chống cháy được thiết kế để ứng dụng trong các mạch an toàn cháy nổ và hệ thống điện khẩn cấp; trong trường hợp xảy ra hỏa hoạn, họ duy trì nguồn điện liên tục, nhờ đó có được thời gian quan trọng để sơ tán nhân viên và trục vớt thiết bị.

Câu hỏi thường gặp

Câu hỏi 1: Busway dẫn điện bằng đồng là gì?

Trả lời: Đây là hệ thống phân phối tải điện áp thấp, trung bình đến cao với dây dẫn đồng T2 dày đặc ( ≥99,9%) cho dòng điện ổn định, tổn thất thấp và hoạt động đáng tin cậy.

Câu 2: Thông số kỹ thuật chính của nó là gì?

A: Định mức 1000A, phù hợp với hệ thống 1000V. Đồng được mạ thiếc cho khả năng chống tiếp xúc thấp và chống ăn mòn. Bảo vệ IP54+, tuân thủ GB 7251 & IEC 61439.

Câu 3: Nó thường được sử dụng ở đâu?

Đáp: Lý tưởng cho các tòa nhà cao tầng, nhà máy công nghiệp, trung tâm thương mại, trung tâm dữ liệu và các ứng dụng phân phối điện hạ thế khác.

Q4: Những lợi thế chính là gì?

Trả lời: Công suất dòng điện cao, tổn thất năng lượng thấp, tản nhiệt tuyệt vời, thiết kế nhỏ gọn, dễ dàng lắp đặt và mở rộng.

Câu 5: Nó có an toàn và đáng tin cậy không?

Đ: Vâng. Cấu trúc dày đặc và đồng chất lượng cao đảm bảo hoạt động đáng tin cậy và tất cả các sản phẩm đều được chứng nhận CCC về an toàn.

Q6: Tôi có thể tùy chỉnh đường xe buýt không?

Trả lời: Fenghua Electric cung cấp các giải pháp linh hoạt cho các bố cục, chiều dài và công suất khác nhau. Liên hệ với chúng tôi để đặt hàng hoặc tư vấn tùy chỉnh.

Câu hỏi 7: So sánh với đường dẫn hoặc cáp truyền thống như thế nào?

Trả lời: Nó làm giảm tổn thất năng lượng, cải thiện khả năng tản nhiệt và tiết kiệm không gian, khiến nó hoạt động hiệu quả và đáng tin cậy hơn so với hệ thống cáp thông thường.

Q8: Làm thế nào tôi có thể mua hoặc hỏi thông tin?

Trả lời: Liên hệ với Fenghua Electric để yêu cầu báo giá, đặt hàng hoặc thảo luận về các yêu cầu của dự án. Chúng tôi cung cấp hỗ trợ chuyên nghiệp cho tất cả các yêu cầu.
