Đường xe buýt Sandwich dọc

Định vị sản phẩm: Giải pháp truyền tải điện hiệu quả được thiết kế riêng cho các kịch bản phân phối điện theo chiều dọc

Thanh dẫn điện dọc Qingdao Fenghua là giải pháp phân phối điện dòng điện cao được chế tạo tỉ mỉ cho các tình huống như trục phân phối điện trong các tòa nhà cao tầng và truyền tải điện thẳng đứng trong các nhà máy công nghiệp. Bằng cách tích hợp cấu trúc xếp chồng nhỏ gọn "bánh sandwich" với thiết kế được tối ưu hóa cho việc lắp đặt theo chiều dọc, sản phẩm đạt được nhiều bước đột phá trong việc tận dụng không gian, hiệu quả truyền tải điện, an toàn và ổn định, tự khẳng định mình là lựa chọn hàng đầu cho việc phân phối điện theo chiều dọc trong môi trường công nghiệp và kiến ​​trúc hiện đại.

Thông số kỹ thuật

Công nghệ cốt lõi: Đột phá về hiệu suất trong môi trường dọc

1. Cấu trúc xếp chồng "Sandwich" tùy chỉnh: Thiết kế nhỏ gọn thích ứng với không gian dọc

Sản phẩm sử dụng cấu trúc "bánh sandwich" có các dây dẫn ba pha xếp chồng chặt chẽ, không có khe hở. Các dây dẫn được cách điện trực tiếp với nhau bằng vật liệu điện môi hiệu suất cao, nhờ đó loại bỏ hoàn toàn khe hở không khí giữa các pha. Được tối ưu hóa đặc biệt cho các tình huống lắp đặt theo chiều dọc, việc bố trí dây dẫn và cấu trúc vỏ đã được tinh chỉnh để giảm hơn 30% khối lượng tổng thể so với hệ thống thanh dẫn truyền thống. Thiết kế này cho phép lắp đặt hoàn hảo trong không gian hạn chế của trục phân phối điện, cho phép khả năng mang dòng điện tối đa trong các kênh dọc hạn chế^.

2. Dây dẫn bằng đồng có độ tinh khiết cao: Đảm bảo hiệu quả trong truyền tải điện dọc

Đồng điện phân loại T2 có độ tinh khiết ≥99,95% được chọn làm vật liệu dẫn điện. Ở 20°C, điện trở suất của nó thấp tới 0,01777 Ω·mm²/m và độ dẫn điện của nó vượt quá 98%. Trong các kịch bản truyền tải điện thẳng đứng, đặc tính điện trở thấp này giúp giảm thiểu hiệu quả hiện tượng sụt áp trên khoảng cách xa, đảm bảo điện áp cung cấp ổn định trên mọi tầng của tòa nhà cao tầng. Bề mặt dây dẫn có thể được xử lý tùy ý bằng mạ thiếc hoặc bạc để tăng cường khả năng chống ăn mòn, đảm bảo duy trì điện trở tiếp xúc thấp trong thời gian dài—ngay cả trong môi trường trục phân phối điện ẩm ướt—do đó loại bỏ nguy cơ quá nhiệt tiềm ẩn.

3. Hệ thống tản nhiệt dọc tích hợp: Giải quyết thách thức tăng nhiệt độ trên khoảng cách xa

Để giải quyết vấn đề nhiệt có xu hướng tích tụ lên trên trong quá trình lắp đặt theo chiều dọc, hệ thống sử dụng lộ trình tản nhiệt theo chiều dọc ba giai đoạn: "Dây dẫn – Lớp cách điện – Vỏ kim loại". Vỏ được chế tạo từ hợp kim nhôm-magie ép đùn, có các cánh tản nhiệt dọc tích hợp trên bề mặt. So với vỏ thép tiêu chuẩn, thiết kế này tăng diện tích bề mặt tản nhiệt lên 35% và tăng hiệu suất dẫn nhiệt lên gấp 5 lần. Ở nhiệt độ môi trường xung quanh là 40°C, độ tăng nhiệt của các đầu nối kết nối duy trì ở mức ≤60K, trong khi độ tăng nhiệt của vỏ kim loại vẫn ở mức ≤30K—con số này thấp hơn nhiều so với tiêu chuẩn ngành—do đó đảm bảo hoạt động ổn định trong quá trình truyền tải điện dọc đường dài.

4. Thiết kế an toàn chống lại "Hiệu ứng ống khói": Thiết lập hàng rào chống cháy thẳng đứng chắc chắn

Cấu trúc không khe hở "bánh sandwich" loại bỏ hoàn toàn các kênh không khí liên tục; trong trường hợp hỏa hoạn, luồng khí nóng bị ngăn không cho lan nhanh lên trên hệ thống thanh cái. Điều này loại bỏ hiệu quả "hiệu ứng ống khói" ngay tại nguồn và đã vượt qua thử nghiệm thành công của các cơ quan an toàn phòng cháy chữa cháy quốc gia có thẩm quyền. Hơn nữa, một biến thể chống cháy có sẵn dưới dạng tùy chọn; sử dụng lớp cách nhiệt composite từ băng mica và cao su silicon ceramifying, phiên bản này có thể duy trì nguồn điện trong hơn 180 phút ở nhiệt độ cực cao 960°C, đáp ứng yêu cầu khắt khe về mạch an toàn phòng cháy chữa cháy trong các tòa nhà cao tầng.

Các tính năng độc quyền cho cài đặt dọc

1. Hệ thống kết nối dọc mô-đun

Với các bộ phận tiêu chuẩn được chế tạo sẵn tại nhà máy, hệ thống này sử dụng bu lông và lò xo đĩa điều khiển mô-men xoắn hai đầu để kết nối tại chỗ. Thiết kế này cho phép điều chỉnh dung sai lắp đặt ±4mm, điều chỉnh hiệu quả các sai lệch chính xác vốn có khi lắp đặt theo chiều dọc. Thời gian cài đặt cho mỗi phân đoạn là 10 phút; so với hệ thống dây cáp truyền thống, hiệu quả thi công được cải thiện hơn 60%.

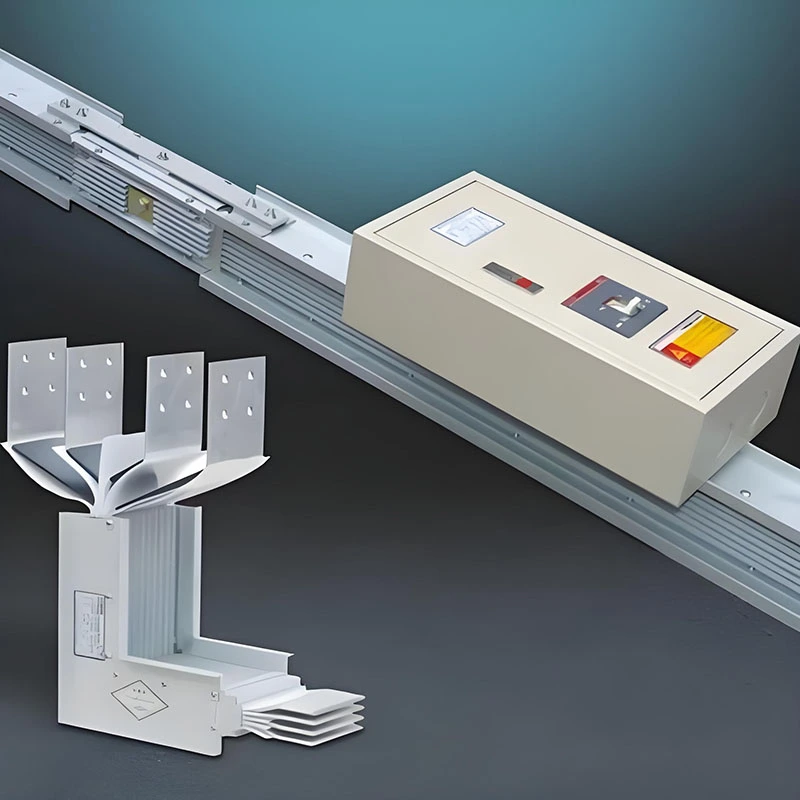

2. Thiết kế trình cắm theo lớp: Đáp ứng linh hoạt nhu cầu điện năng cụ thể của từng tầng

Các ổ cắm đấu rẽ có thể được mở ở bất kỳ vị trí thẳng đứng nào dọc theo đường trục thanh cái. Thiết bị đấu rẽ hỗ trợ cắm nóng (cắm và tháo trong điều kiện có điện), đảm bảo trình tự kết nối "nối đất trước, nối đất cuối" để loại bỏ hoàn toàn nguy cơ phóng hồ quang điện. Mỗi tầng có thể cấu hình linh hoạt các thiết bị đấu rẽ dựa trên yêu cầu nguồn điện cụ thể mà không cần đi dây lại toàn bộ đoạn thanh cái—đáp ứng hoàn hảo các điều chỉnh bố cục sàn và nhu cầu mở rộng công suất điển hình của các tòa nhà cao tầng.

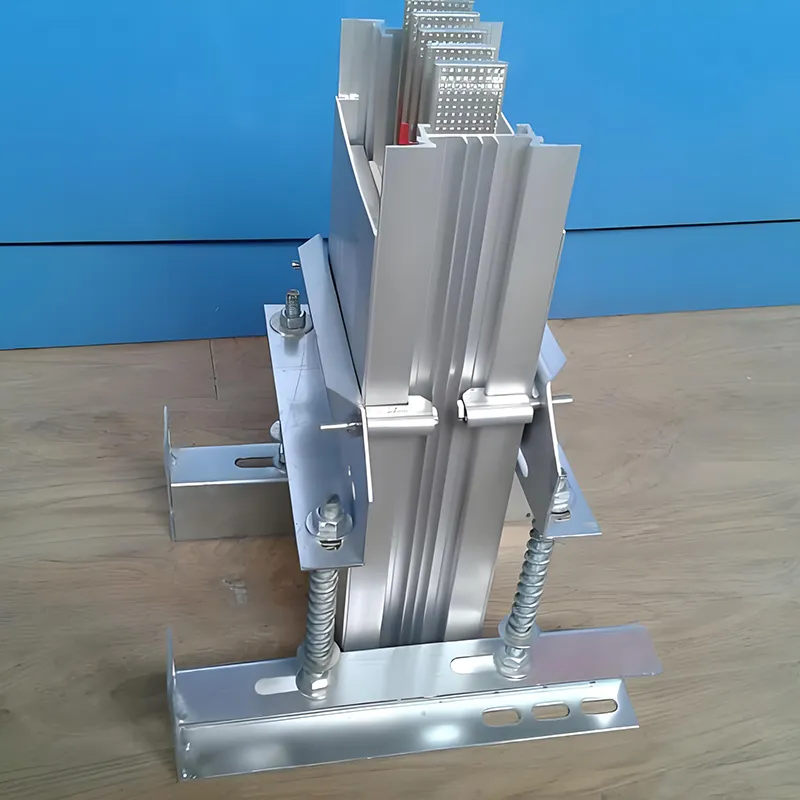

3. Gia cố chống rơi và địa chấn

Được thiết kế đặc biệt cho các tình huống lắp đặt thẳng đứng, hệ thống được trang bị các giá đỡ chống rơi chuyên dụng và các bộ phận gia cố địa chấn có khả năng chịu được tác động động đất cấp 8, nhờ đó đảm bảo độ ổn định về cấu trúc của hệ thống thanh cái trong các điều kiện vận hành khắc nghiệt. Khoảng cách khung có thể điều chỉnh linh hoạt theo yêu cầu về chiều cao sàn: 3m đối với đoạn thẳng và 1,5m đối với đoạn góc.

Kịch bản ứng dụng

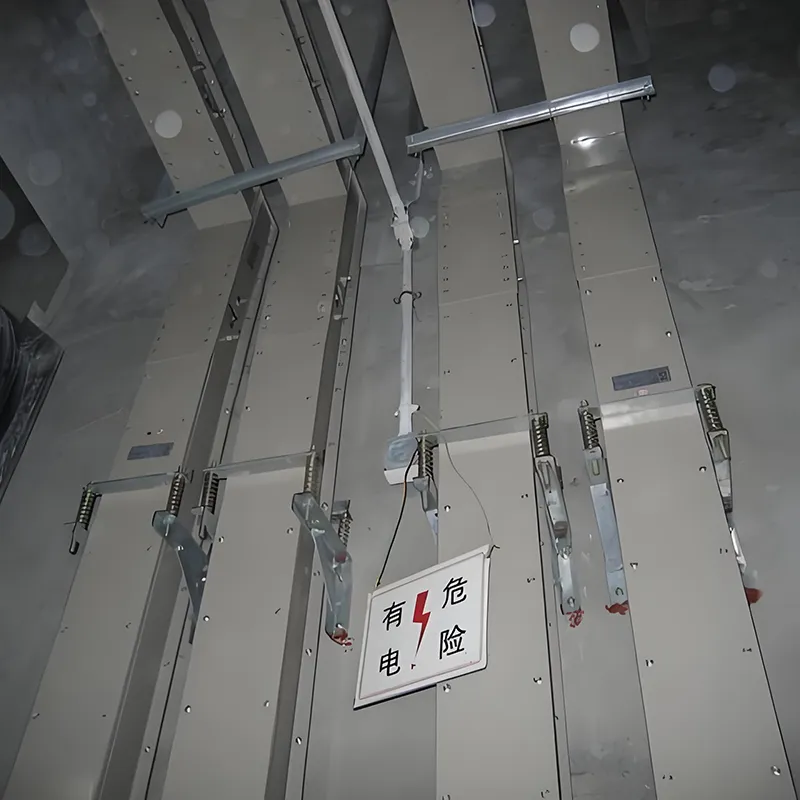

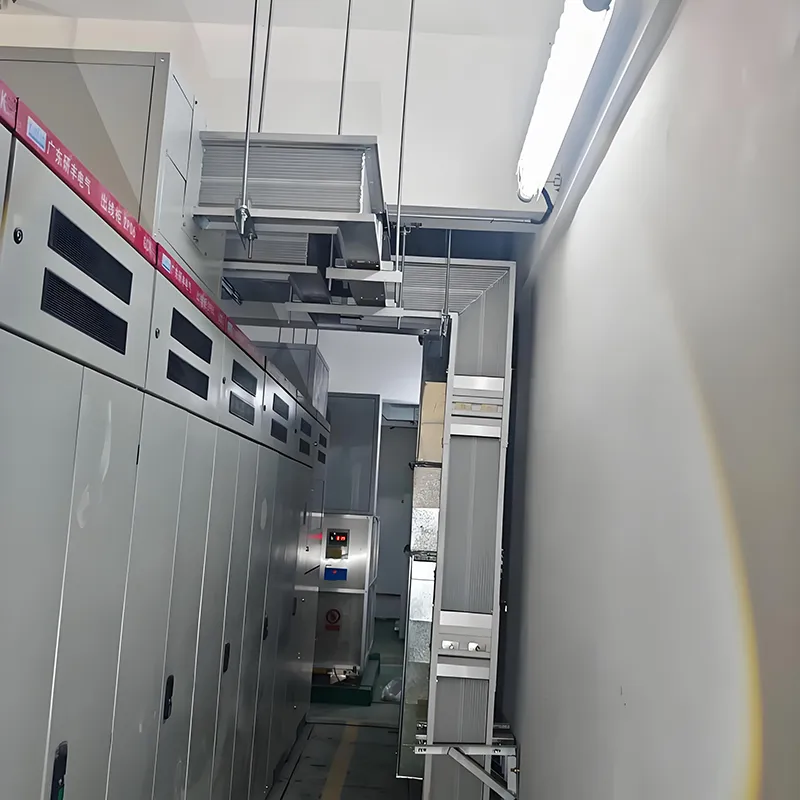

1. Trục phân phối điện tòa nhà cao tầng

Được định tuyến theo chiều dọc trong các trục phân phối điện, hệ thống này đóng vai trò thay thế cho các loại cáp truyền thống. Với cùng công suất hiện tại, nó chỉ chiếm một phần ba không gian cần thiết cho cáp, giải quyết hiệu quả vấn đề quan trọng về không gian hạn chế trong các trục phân phối điện cao tầng. Cấu trúc khép kín hoàn toàn của nó giúp loại bỏ các mối nguy hiểm như sự xâm nhập của loài gặm nhấm và rủi ro hỏa hoạn, từ đó nâng cao sự an toàn chung của hệ thống phân phối điện của tòa nhà.

2. Truyền tải điện dọc trong các nhà máy công nghiệp

Cung cấp nguồn điện đường trục dọc cho thiết bị quy mô lớn và dây chuyền sản xuất tự động trong các cơ sở công nghiệp nhiều tầng. Mật độ mang dòng cao của nó lý tưởng cho việc bố trí thiết bị tập trung, trong khi khả năng mở rộng mô-đun của nó hỗ trợ điều chỉnh linh hoạt cho dây chuyền sản xuất.

3. Môi trường dọc chuyên dụng

Các sản phẩm nhựa đúc chống thấm thích hợp cho việc truyền tải điện thẳng đứng trong môi trường ẩm ướt và ăn mòn—như đường hầm tiện ích dưới lòng đất và hệ thống vận chuyển đường sắt. Các sản phẩm chống cháy có thể áp dụng cho các tình huống phân phối điện theo chiều dọc với các yêu cầu nghiêm ngặt về an toàn cháy nổ, chẳng hạn như các yêu cầu trong ngành công nghiệp hóa dầu và năng lượng hạt nhân.

Giá trị khách hàng

Công ty TNHH Sản xuất Thiết bị Điện Thanh Đảo Fenghua tọa lạc tại thành phố ven biển xinh đẹp Thanh Đảo, thuộc Khu vực Mới Bờ Tây. Được thành lập từ năm 2005, công ty là nhà sản xuất hàng đầu chuyên về các sản phẩm điện, bao gồm thang máng cáp, hệ thống thanh cái và tủ phân phối điện. Công ty con của chúng tôi, Qingdao Fenghua Electric Co., Ltd., hoạt động với vai trò bổ sung cho công ty mẹ, cùng nhau thiết lập một ma trận sản phẩm toàn diện trải rộng trên toàn bộ thiết bị phân phối điện. Trong những năm gần đây, công ty đã duy trì cam kết kiên định về đổi mới, đạt được những kết quả đáng chú ý trong lĩnh vực bảo tồn năng lượng và giảm tiêu thụ. Một số sản phẩm của chúng tôi—như khay cáp tự khóa và thanh dẫn bằng hỗn hợp nhôm đồng—đã được thị trường công nhận nhờ giá trị gia tăng cao và nội dung công nghệ tiên tiến. Hơn nữa, chúng tôi có các báo cáo thử nghiệm toàn diện và chứng chỉ chứng nhận bắt buộc bao gồm nhiều thông số kỹ thuật của ống dẫn điện, cho phép chúng tôi đáp ứng đầy đủ các nhu cầu đa dạng và đa dạng của khách hàng.

Bằng cách chọn Busway Sandwich dọc của Qingdao Fenghua Electric, bạn được hưởng lợi từ:

• Tối ưu hóa không gian: Việc sử dụng không gian theo chiều dọc được tăng gấp ba lần, khiến nó hoàn toàn phù hợp với các môi trường hạn chế điển hình của trục phân phối điện.

• Hiệu quả năng lượng: Với dây dẫn bằng đồng có điện trở thấp và thiết kế cấu trúc có điện trở thấp, nó giúp giảm tổn thất phân phối điện từ 10% đến 20% mỗi năm.

• An toàn và tin cậy: Kết hợp thiết kế chống "hiệu ứng ống khói" cùng với nhiều lớp bảo vệ, nó tạo ra một hàng rào chống cháy thẳng đứng chắc chắn.

• Khả năng thích ứng linh hoạt: Với giao diện plug-in nhiều lớp và khả năng lắp đặt theo mô-đun, nó đáp ứng các yêu cầu điều chỉnh bố cục sàn trong tương lai và yêu cầu mở rộng thiết bị.

• Đảm bảo thương hiệu: Được hỗ trợ bởi 18 năm chuyên môn sản xuất chuyên biệt từ Qingdao Fenghua, chúng tôi cung cấp dịch vụ hậu mãi toàn diện và hỗ trợ kỹ thuật.

Câu hỏi thường gặp

1. Đường xe buýt dạng bánh sandwich dọc là gì?

Đường dẫn điện nhiều lớp dọc là một hệ thống phân phối dòng điện cao, nhỏ gọn với các dây dẫn bằng đồng xếp chồng lên nhau, được thiết kế để truyền tải điện thẳng đứng an toàn và hiệu quả trong các tòa nhà cao tầng và nhà xưởng công nghiệp.

2. Xếp hạng hiện tại và điện áp là gì?

Các đường dẫn dọc của Fenghua Electric được định mức 250A–6300A và ≤690VAC, phù hợp cho các ứng dụng phân phối dòng điện cao áp thấp khác nhau.

3. Vật liệu nào được sử dụng để làm dây dẫn?

Đồng điện phân T2 có độ tinh khiết cao được sử dụng, đảm bảo tổn thất thấp, độ dẫn điện cao và độ tin cậy lâu dài.

4. Có những mức độ bảo vệ nào?

Phạm vi bảo vệ từ IP54 đến IP68, tùy thuộc vào kiểu máy, giúp nó phù hợp với môi trường trong nhà, ngoài trời và khắc nghiệt.

5. Đường xe buýt có thể được sử dụng ở những khu vực dễ cháy nổ không?

Có, mẫu chống cháy có khả năng cách nhiệt lên tới 180°C và độ bền ngắn mạch được thiết kế để vận hành an toàn trong điều kiện có hỏa hoạn.

6. Nó có thể được lắp đặt theo chiều dọc cao bao nhiêu?

Lắp đặt theo chiều dọc có thể đạt tới 200 mét, tùy thuộc vào loại đường xe buýt và yêu cầu tải trọng.

7. Việc cài đặt có dễ dàng không?

Có, thiết kế mô-đun và cấu trúc nhỏ gọn cho phép lắp đặt nhanh chóng và thuận tiện, giảm nhân công và thời gian thực hiện dự án.

8. Nó thường được sử dụng ở đâu?

Lý tưởng cho các tòa nhà cao tầng, nhà xưởng công nghiệp, nhà máy, trung tâm dữ liệu và các kịch bản phân phối dòng điện cao thẳng đứng khác.
